機台概要

• 加工高精密平面異形與圓孔，為本公司所生產的治具研磨機首選。
• 功能類似磨床，但對床台定位與主軸精度卻更加要求 ( 精密度遠勝於手動銑床或車床 )，是模具業製作治具或磨孔時的一項利器。
• 機台運作時，主軸高速旋轉，並且依照不同的加工速度來更換主軸。
• 現有電動研磨頭及氣動研磨頭，可做互相搭配，讓加工更順暢。
• 主軸可依照合適的進給率來調整不同的速度。

• 標準X、Y工作平台，軸向可用手輪以0.0001的刻度來移動。
• 機台頭部使用線性馬達帶動及花崗石結構，可提高機台穩定度。
• 主軸以不同的速度旋轉。並以0.0001的精確度來定孔位與研磨。
• 精準的定位能將工作效益提昇到一個更高的境界，這些是精密加工時的關鍵要素。

機台影片

規格表

機台特色

• 控制器：FANUC 31i-B Controller。
• 同機實現精密異形輪廓研削。
• X . Y . Z . CS 四軸同時控制。
• 垂直研削機能直覺式操控。
• 開機診斷全自動異常檢出。
• 面板調控研磨頭動力輸出。
• 加工行程：500 x 300 x 100 mm ( X, Y, Z )。

• 最大載重：300 kg。
• 最大進給速率：10000 mm/min ( X & Y & Z )。
• 解析度：XYZ軸：0.01um。
• 位置取決精度X，Y軸：JG-510CM：+ / - 0.0015 mm。
• 游星研磨真圓度 ≦ 0.0025 mm。
• Z軸由線性馬達作高速、高精度動力傳輸。
• 12組進刀軸設定。

加工應用

旋轉修砂器

油壓單元及油霧回收器

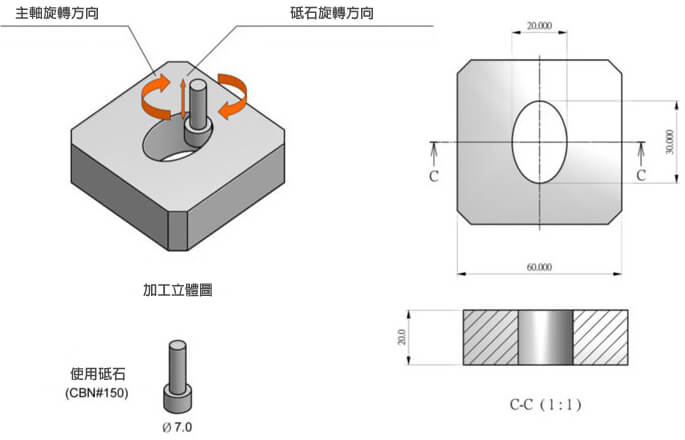

研磨加工範例圖

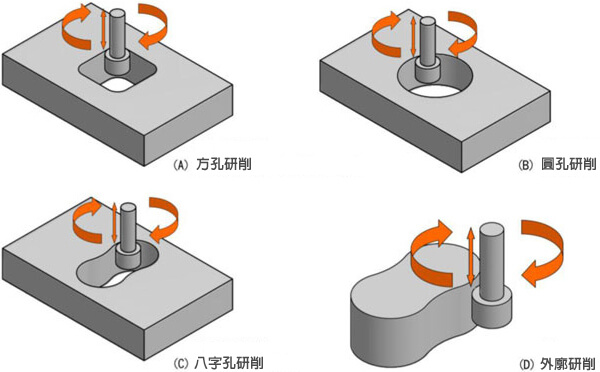

研磨加工示意圖
