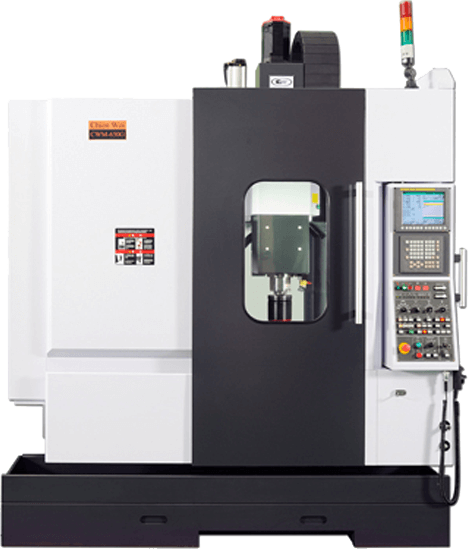

切削中心機

CWM-650G

產品洽詢
CWM-650G
產品洽詢

請選擇

機台概要

  • 可做輪廓、內外圓、及內外凸輪研磨加工，可達到高效率及高精度要求。

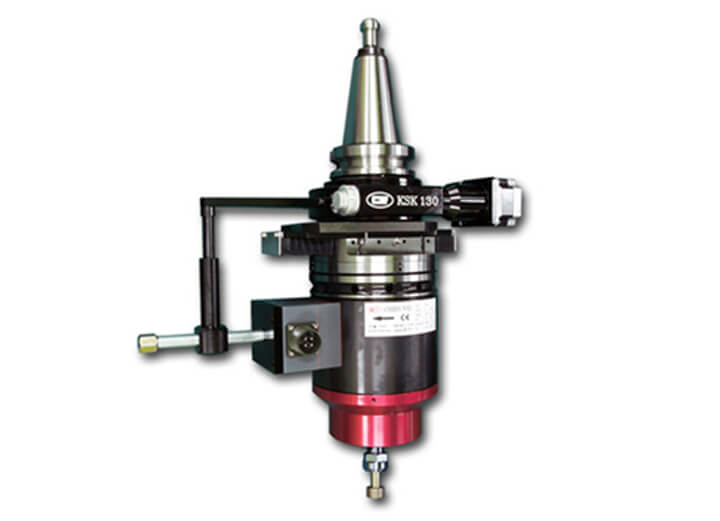

電動研磨頭

  •
  •

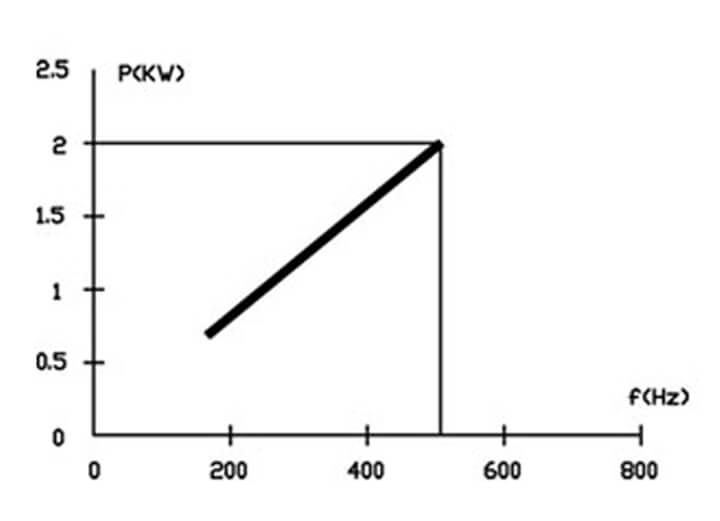

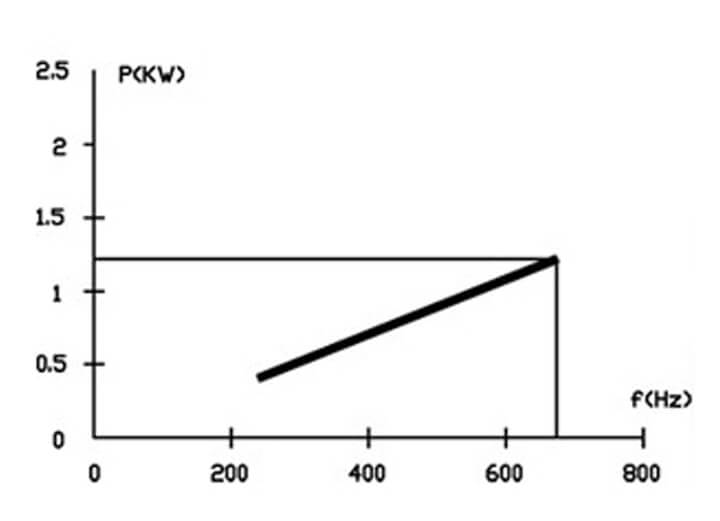

  電動研磨頭 30000 RPM 電動研磨頭 40000 RPM
  電動研磨頭 30000 RPM 電動研磨頭 40000 RPM
TYPE CW-JG-1 CW-JG-2
轉速 30000 rpm 40000 rpm
電壓 220 V 220 V
電流 7 A 4.5 A
頻率 500 Hz 667 Hz
功率 2 Kw 1.2 Kw
轉矩 0.6 Nm 0.3 Nm
重量 14.5 kg 14.5 kg
極數 2 2
冷卻 空氣式冷卻 空氣式冷卻

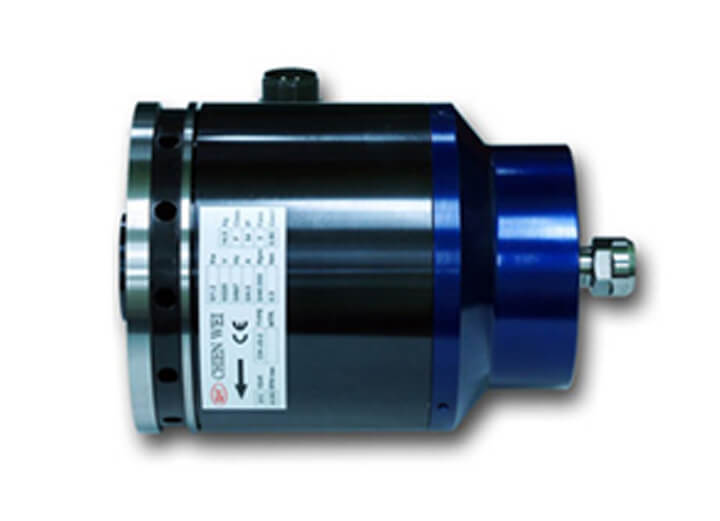

  電動研磨頭 30000 RPM 電動研磨頭 40000 RPM

規格表

  •
  •
電控系統
數值控制器 0i-MD
工作台
工作台面積 680x580 mm
T型槽(尺寸×槽數) 18x5mm (P=110)
工作台最大負荷 600kg/1320ibs
行程
左右行程(X) 600 mm
前後行程(Y) 550 mm
主軸頭上下行程(Z) 400 mm
主軸端至工作台面上之距離 150~550 mm
主軸
主軸端孔斜度 BT40
主軸轉速 12000 R.P.M.
進給
切削進給 1-12000 mm/min
快移速率 24x24x24 mm/min
研磨頭作業範圍
電動研磨頭(最高) 30000 rpm
套筒 ø3,ø6,ø10 mm
CBN 鑄磨棒 ø3.5 x 50mm x 1 , ø6 x 60mm x 1
ø7 x 70mm x 1 , ø15 x 100mm x 1
電動機
主軸驅動 α6/12000 7.5KW(10HP) 35NM
伺服馬達 FANUC
X軸 α12/3000i  (3KW 12Nm)
Y軸 α12/3000i  (3KW 12Nm)
Z軸 α22/3000iB (4KW 22Nm)
機器重量佔地及包裝
地面空間 面寬 W=2170mm, 縱深 L=2460mm
機器高度 2850 mm
變壓器 25 KVA
淨重 6000 kg
包裝後重量 N/A
包裝後尺寸(木箱) N/A
